新能源汽车电池盖冲压件项目

发布时间:2019-07-11 点击次数:1553

▶  项目概述:近年来新能源汽车发展迅速,对冲压件与模具需求量逐年增加,对企业的技术要求也不断增加。弘能精密用技术实力证明,我们具备高精尖的研发实力。能做冲压的企业很多,但是能做精密冲压的企业还是很少。弘能精密一直致力于技术改进,帮助企业项目节省更多的成本,让经济效益得到更加显著的提升。

苏州弘能精密拥有非常强大和专业的生产团队,团队人员素质高,年轻化,而且富有创新思维,是一家专业的精密冲压整体解决方案供应商。下面我们来看下新能源汽车电池盖冲压件项目。

产品及基本参数介绍



●  上箱体

材料:DC06

料厚:1.5mm

成型类型:拉延

产品尺寸:1713L x 960W x 171H

✔  产品原始数模成型问题点--1

汽车精密冲压件


✔  产品原始数模成型问题点--2

汽车精密冲压件

✔  产品修改前数据:

汽车精密冲压件

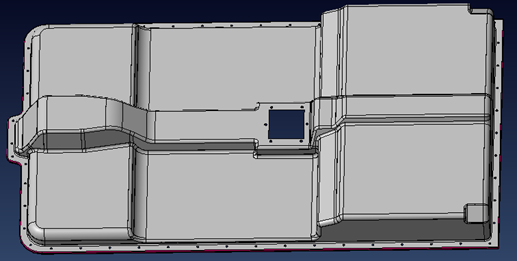

✔  产品修改后数据:

汽车精密冲压件

✔  材料变薄率分析:

汽车精密冲压件


✔  工艺流程:

工序1:一次拉延

 工序2:二次拉延

 工序3:整形、冲孔下料

 工序4:翻边

汽车精密冲压件

拉延工艺CAE可行性分析



工序1:一次拉延

汽车精密冲压件

毛胚形状和尺寸

汽车精密冲压件

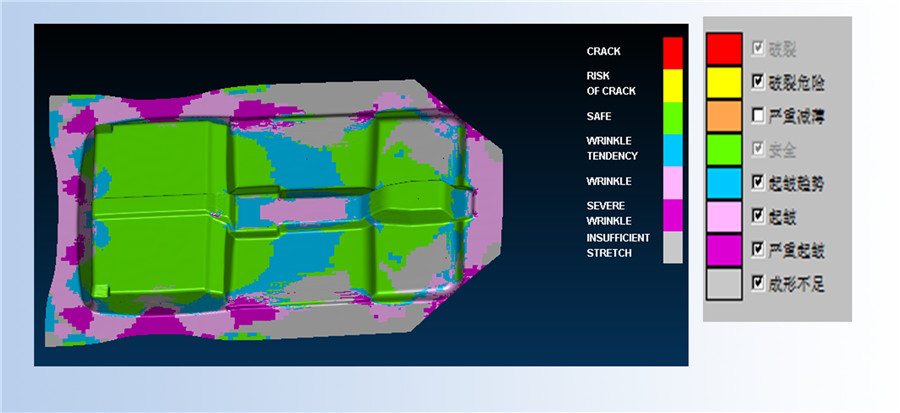

一次拉延板料成形性评估分析结果

汽车精密冲压件

工序2:二次拉延

汽车精密冲压件

第一, 二工序模具结构说明 -1

汽车精密冲压件

模具尺寸:2500*1800*850

模具重量:19500KG

模架材质:FC300

模芯材质:ICD5

冲床吨位:1000T

第一, 二工序模具结构说明 -2

汽车精密冲压件

拉伸模下模压边力为MISUMI氮气弹簧结构

模具导向类型为自润滑式导柱、导套、导板,导柱、导套要用螺钉固定;标准件全部选用日本MISUMI品牌

第一, 二工序模具结构说明 -3

汽车精密冲压件

拉伸模上模导向为左右两边各一块模架一体(800*100)石墨合金自润化导正块

拉伸模下模导向为左右两边共8块石墨合金自润化导正块结构

第一, 二工序模具结构说明  -4 汽车精密冲压件

第一. 二工序模具结构说明 -5

汽车精密冲压件

二次拉延板料成形性评估分析结果

汽车精密冲压件

工序3:整形、冲孔下料

汽车精密冲压件

工序3:整形、冲孔下料

汽车精密冲压件

模具尺寸:2200*1600*725

模具重量:15000KG

模架材质:FC300

刀口材质:D2/SKD11

冲床吨位:630T

工序3:整形、冲孔下料 (此模具为自动线生产结构)

汽车精密冲压件

工序3:整形、冲孔下料(此模具为自动线生产结构)

汽车精密冲压件

此结构批量生产时,可采用机械臂自动化,产品废料用模具刀口分切为12段,自动滑落到废料滑板排除废料,可提升大大工作效率,优化机械臂结构。

工序4:翻边(此模具为自动线生产结构)

汽车精密冲压件

工序4:翻边(此模具为自动线生产结构)

汽车精密冲压件

模具尺寸:2200*1600*720

模具重量:14500KG

模架材质:FC300

模芯材质:CR12MOV

冲床吨位:630T

第四工序模具结构说明 -2

工序4:翻边

汽车精密冲压件


产品CAE分析总结

汽车精密冲压件

此产品分2次拉延,CAE模拟前对产品局部进行更改分析

✔  模具结构及加工总结 :

1.拉伸模具上下模芯及脱料板使用空冷钢,相当于国内钢材牌号:7CrSiMnMoV(代号CH-1),是一种以铸代锻的高碳低合金钢,空冷钢硬度为:HBC50~58,下模压料力为氮气弹簧结构

2.切边冲孔模具刃口镶块采用D2或SKD11,淬火硬度 HRC54~58;上型切边刀全部采用波浪刃口;所有镶块以及废料刀均采用背托;切边刀块的悬刀量  不超过10mm。

3.翻边整形类模具凸凹模材料采用cr12mov,硬度不低于HRC55,分体或镶块式基座(底板)采用 FC300 的材料;所有镶块以及废料刀均采用背托;各翻边刀块的悬刀量不超过10mm。

4.模架本体全部采用FC300,它是灰铸铁,这是日本的牌号,相当国内HT300

5.模具导向类型为自润滑式导柱、导套、导板,导柱、导套要用螺钉固定;标准件全部选用MISUMI品牌。

6.模具筋采用3-4-5标准。

7.冲孔类全部采用凹模镶套或镶块。提供所有冲孔/切边凹模的线割图纸和 CNC 数据,优先选用标准凸模。

8.翻边折弯部分镶件采用TD处理,增加模具寿命,提升产品折弯出表面光洁度,增加折弯镶件耐磨性能。

9.在正常使用情况下,按照月10000件次为期限定期维护为前提,可以生产10万件次以上进行模具设计;

10.此产品四工程模具为机械臂自动化结构,量产时可大幅提高生产效率和产品品质。
